• Første byggekveld – QRP-Labs QMX+

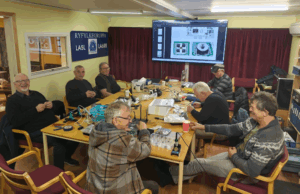

  Da har vi har offisielt startet byggingen av vår HF-radio! Det var god stemning og mye entusiasme blant bygge­laget: både erfarne loddere og nybegynnere. De som ikke har mye erfaring med lodding, gjorde det svært bra – øvelse gjør mester!

  Vi tok oss tid til å sortere alle komponentene og la dem i egne bokser og kasser, slik at hver av oss har full kontroll over sitt byggesett. Vi fikk loddet inn alle dioder og drosler.

  Neste steg på planen: å begynne å vikle spoler. Spennende fortsettelse venter!

• Forberedelse til andre byggekveld – QRP-Labs QMX+



  På torsdag skal vi vikle trafoer og vi begynner med den som bestemmer driftspenningen til radioen. Vi må altså avgjøre om den skal drives på 12V eller 9V. Jeg tror det er lettest å finne strømforsyning til 12V men marginen for utgangstransistorene minker siden uteffekten øker. Det blir derfor viktigere å ha antnne som matcher.
  Jeg har oversatt teksten så om dere ønsker å lese på norsk kan dere gjøre det her. Bare sammenlign med PDF’en under som innehlder biler etc.:

  Her er en Youtube film om denne trafoen.

  RWTST for 12V transceivere (Really Weird Twisted Sisters Transformer)

  Kun for 12V-drift.

  Step 1:
  Klipp omtrent 25 cm av 0,6 mm emaljert kobbertråd, brett den i to og tvinn toppen av bretten i ca. 2 cm. Plasser hver «leg» av tråden (hairpin) i hvert sitt hull i kikkerts-kjernen.

  Step 2:
  Bøy hver av de to trådene som stikker ut fra den andre siden av kikkerts-kjernen over det motsatte hullet.

  Step 3:
  Klipp en annen tråd på ca. 20 cm og legg den jevnt over hullene som vist.

  Step 4:
  Tvinn med urviseren hver side av tråden som ligger over, rundt hver av de to trådene som kommer ut av kikkerts-kjernen og som ligger over det andre hullet.

  Step 5:
  Tvinn løst hver side, sett den i chucken på en elektrisk drill og hold de andre endene godt med en tang eller lignende.

  Step 6:
  Trykk forsiktig på drillens avtrekker for å få et jevnt, pent tvinn. Det er fullt mulig å gjøre dette for hånd uten å bruke skrustikke eller annet feste. Best ytelse oppnås med stramme, symmetriske tvinn.

  Step 7:
  Press den ene siden gjennom slik at den tvinnede tråden som ligger over faktisk går gjennom hullet den lå over midten, og IKKE hullet den kom gjennom. Dette kan kreve kraft og kan skrape av litt emalje ved kantene; ta det sakte for å unngå å fjerne for mye emalje.

  Step 8:
  Dra den tvinnede paret stramt helt gjennom kikkerts-kjernen.

  Step 9:
  Press det andre tvinnede paret gjennom hullet det lå over.

  Step 10:
  Dra forsiktig og stramt.

  Step 11:
  Skyv det ene tvinnede paret tilbake gjennom det motsatte hullet, bort fra den tvinnede hairpin-løkken.

  Step 12:
  Skyv det andre tvinnede paret tilbake gjennom det andre hullet og dra begge stramt.

  Step 13:
  Untvinn de to parene i enden som er utenfor kikkerts-kjernen. Den nederste tvinnede hairpin-løkken er primæren som kobles til drain på BS170-transistorene. To av de øvre fire ledningene er sekundærviklingen; de to andre, som har kontinuitet til hairpin-løkken, tvinnes sammen for å danne midtuttaket.

  Step 14:
  Klipp hairpin-løkken, og untvinn noen få svinger utenfor kjernen. Skrap emaljen av endene på alle ledningene slik at du kan bruke multimeter i kontinuitetsmodus for å teste ledningene. Identifiser de to av de fire ledningene på høyre side som har kontinuitet mellom seg — splay disse utover; dette er SEKUNDÆREN. De to gjenværende i midten er primærens midtuttak og skal nå tvinnes sammen. Test på nytt: punktene P (primær) skal alle vise kontinuitet til hverandre; det skal være kontinuitet mellom punktene S (sekundær). MEN det må være INGEN kontinuitet mellom P og S. Hvis det er kontinuitet mellom P og S, er det feil eller kortslutning. RWTST-transformatoren er nå ferdig og klar for montering. Husk: RWTST er for 12V-bygg av QDX/QDX-M/QMX.

  ---

  WTST for 9V transceivere (Weird Twisted Sisters Transformer)

  Step 1:
  Klipp to lengder tråd, omtrent 20 cm og 24 cm.

  Step 2:
  Lag en hairpin med ca. 2 cm tvinn i midten av den lengre tråden.

  Step 3:
  Bruk en liten elektrisk drill på lav hastighet: fest den ene enden i chucken og hold den andre enden fast med tang, slik at du får et tett parallelt par. Hold avtrekkeren korte perioder til du får en jevn, tett tvinn på omtrent 3 tvinn per cm.

  Step 4:
  Bøy det tvinnede paret i en hairpin med en liten 2 cm tvinn på toppen og to bein.

  Step 5:
  Før hvert bein gjennom kikkerts-kjernen. Vikle presist og tett halvomgang for halvomgang (svært viktig for symmetrien) på hver side til hvert trådpar passerer gjennom kjernen to ganger, som gir 1,5 omdreininger per par. Det er viktig å vinne halve omdreininger av gangen og forsøke å legge dem likt i hullene for best symmetri. Tellemetoden: første passering av hairpin gjennom hullene = 0,5 omdreining; tilbake gjennom motsatt hull = 1 omdreining; en siste passering = 1,5 omdreining. Når seksjonene settes sammen får du 3:3 transformator med utmerket symmetri og kobling.

  Step 6:
  Untvinn alle ledninger som ligger utenfor kikkerts-kjernen.

  Step 7:
  Klipp hairpin-løkken.

  Step 8:
  Skrap emaljen av endene på alle ledningene slik at du kan teste med multimeter i kontinuitetsmodus. Identifiser to av de fire ledningene på høyre side som har kontinuitet mellom seg — splay disse utover som SEKUNDÆR. De to gjenværende i midten er primærens midtuttak og tvinnes sammen. Test på nytt: P-punktene skal være kontinuerlige med hverandre; S-punktene kontinuerlige med hverandre; det må ikke være kontinuitet mellom P og S. WTST er nå ferdig og klar for montering. Husk: WTST er for 9V-bygg av QDX/QDX-M/QMX. Ikke bruk med 12V, det vil ødelegge utgangstransistorene.

  ---

  Konvensjonell viklet transformator

  Husk at tråden også kan brukes til andre spoler i byggesettet, så ikke bruk mer tråd enn nødvendig. Transformatoren har to viklinger: primær er alltid 3 vindinger med midtuttak. Sekundær er 3 vindinger for 9V-drift eller 2 vindinger for 12V-drift. I kikkerts-kjerne-terminologi betyr «1 omdreining» at tråden går gjennom begge hullene og ender der den startet.

  Step 1:
  Pakk forsiktig ut tykk 0,6 mm (AWG #22) tråd og rette den ut, uten knekk.

  Step 2:
  Før tråden gjennom begge hullene, start øverst til venstre som vist. Dette er første omdreining av den 3-omdreinings primæren.

  Step 3:
  Før tråden nå gjennom topplokket av kjernen fra venstre til høyre. Dette er neste halv-omdreining og gir 1,5 omdreining så langt; nå må vi lage midtuttaket.

  Step 4:
  Før tråden tilbake gjennom bunnhullet fra høyre til venstre; ikke dra den helt stram. La en liten løkke være igjen — denne loddes til midtuttaks-paden på PCB-en.

  Step 5:
  Før tråden gjennom topplokk og bunn igjen, dra litt stramt; dette danner siste omdreining av den 3-omdreinings primæren. Du ender opp med tråden som kommer ut av nederste venstre hull; kutt slik at ca. 1 cm står ut.

  Step 6:
  Klem sammen midtuttaket for å unngå forvirring senere.

  Step 7:
  Start sekundærviklingen (3 omdreininger) ved å føre tråden fra høyre til venstre gjennom bunnhullet, så fra venstre til høyre gjennom tophullet — dette er første omdreining.

  Step 8:
  Før tråden gjennom begge hull to ganger til for å lage andre omdreining: høyre->venstre gjennom bunn, så venstre->høyre gjennom topp. Nå har sekundæren tre omdreininger. Kutt tråden og la ca. 1 cm være igjen. (Husk: hvis du bygger for 12V, vikle bare 2 omdreininger i sekundæren for 3:2-forholdet.)

  Step 9:
  Bøy alle ledningene slik at de peker nedover i posisjon for å gå gjennom hullene i PCB-en.

  Step 10:
  Klipp midtuttaksløkken. Ideelt sett er de to trådene som dannes ved å klippe løkken LENGRE enn de to endene av sekundæren, slik at du ikke blander dem sammen. Tvinn midttrådene sammen tett for å unngå forvirring. Transformatoren er nå klar for montering i PCB.

  Husk: sekundærens antall omdreininger må matche ønsket driftsspenning: 2 omdreininger (3:2) for 12V; 3 omdreininger (3:3) for 9V. Ikke bruk 3:3-transformator med 12V — det kan raskt ødelegge PA-transistorene.

  Dokumentasjon trafo

• Andre byggekveld

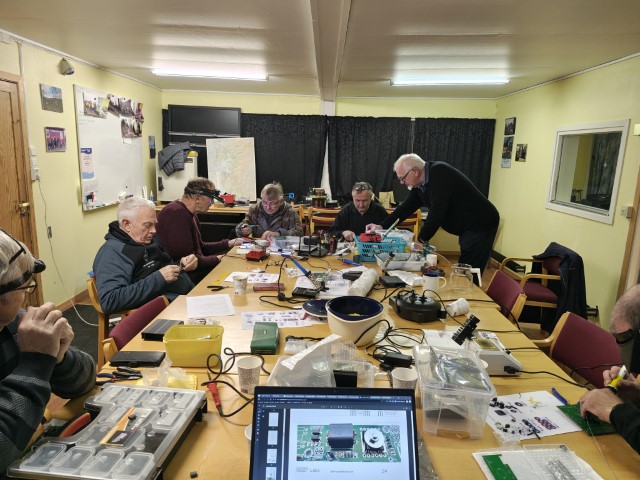

  De som ikke hadde anledning til å være med første kvelden fikk raskt tatt oss igjen,
  og dermed var hele gjengen samlet på samme byggepunkt før vi gikk løs på kveldens oppgave.

  Denne gangen sto bygging av trafo til utgangstrinnet på programmet –
  en av de mer kompliserte delene av hele prosjektet, og den har derfor også fått sin egen dokumentasjon.
  Manual

  Etter nøye studering av koblingsskjemaet, hva som skulle pares med hva,
  hvor tappingene skulle tas fra, og noen runder med måling for å avsløre eventuelle kaldloddinger,
  kom alle i mål med sine trafoer. Det ble riktignok litt “overtid”, men det virket ikke som om det
  plaget byggegjengen – god stemning.


  Neste uke venter nye trafoutfordringer!



• Syntes dette var så fornøyelig at det fortjener en plass her 🙂


• Tredje byggekveld i boks

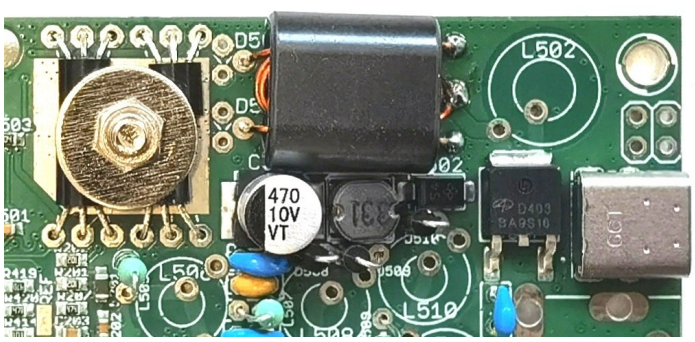

  Det ble to nye torider på plass på hovedkortet. Brukte litt tid med å forstå hvordan manualen skulle forståes. Den blander inne forskjellige versjoner av torider, og forskjelliger typer tykkelse på tråd, så det måtte litt finlesing til.

  Når vi så fikk loddet ut de som var loddet inn på feil plass og satt dem riktig, ble det veldig bra.

  Kvelden ble ikke så lang, vi tok litt avspasering.

  En av utfordringene:
